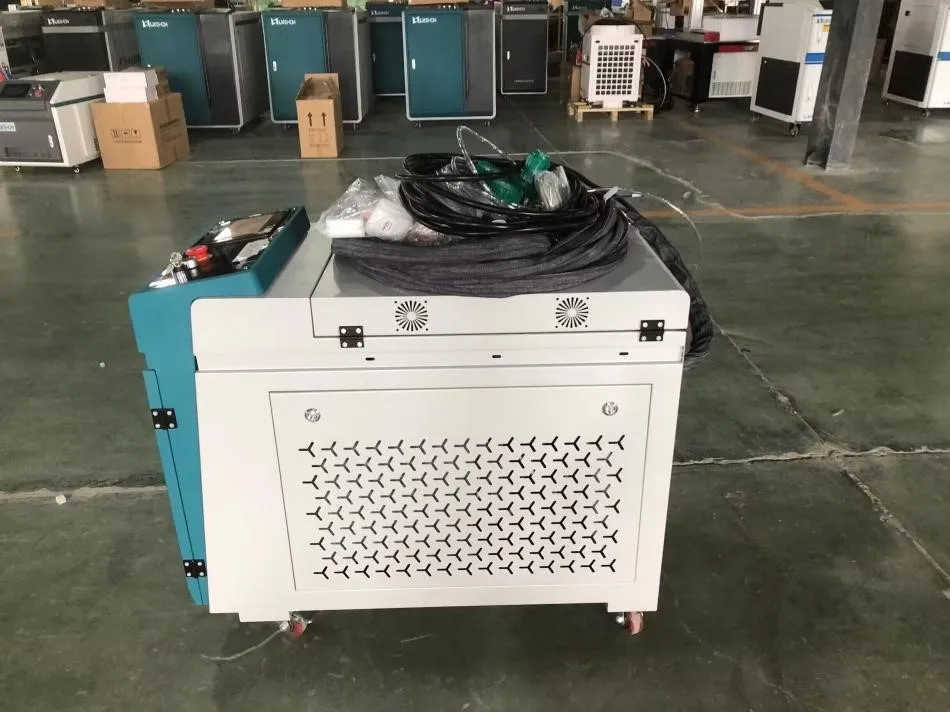

Аппарат лазерной сварки КАЛЬКУЛЯТОР

под заказ

549 000 ₽

Нашли дешевле? Предложить цену

Материалы для обработки:

Металл

Доставка: от 0 руб* Просчитать стоимость доставки

Получить консультацию

Базовая комплектация

Станок лазерной сварки

Стандарт

Сварочная голова QILING

Стандарт

Чиллер с компрессором Panasonic

Стандарт

Система управления QILING

Стандарт

Дополнительная комплектация

Увеличение мощности источника Raycus/MAX

MAX 1000 W Raycus 1000W MAX 1500 W Raycus 1500W MAX 2000 W Raycus 2000W

Сварочная голова QILING

Один двигатель Два двигателя

Характеристики станка
Тип лазерного излучателя	Иттербиевый оптоволоконный
Производитель лазерного излучателя	Max, Raycus (JPT, IPG - по запросу)
Мощность лазерного излучателя, Вт	от 1000
Ресурс лазерного излучателя, ч	100 000
Система управления	QILING
Голова	QILING
Потребляемая мощность, кВт	7.5
Вспомогательный газ	Азот/Аргон
Размеры в упаковке, мм	15508001350
Вес, кг	300

Лазерная сварка — это универсальный процесс предназначенный сваривать углеродистые, низколегированные, высокопрочные, нержавеющие стали, сплавы алюминия и титана, пластмассы, а также различные разнородные материалы. Обычно процесс сварки осуществляется в защитной газовой среде: аргона (Ar), гелия (He) и иногда азоте (N2), или различных смесей газов.

Главным отличием лазерной сварки от традиционных технологий является более высокое качество.

Лазерная сварочная установка состоит из следующих компонентов:

генератор лазера (источник). У нас это Raycus, MAX по умолчанию либо IPG или JPT по запросу.
блок сварочной головки, снабжённый линзой фокусирования;
программный блок управления аппаратом;
блок электропитания;
устройство охлаждения (чиллер);
устройство подачи присадочной проволоки.

Блок сварочной головки

Блоки сварочной головки или сварочной головы наша компания поставляет в двух исполнениях.

А) Сварочная голова с одним двигателем для одного блока фокусирующих линз.

Она позволяет осуществлять качественную сварку с диаметром пятна до 5 мм, что дает возможность сваривать детали большой толщины встык с достаточным широким допуском по качеству кромки заготовок. Сварку можно проводить как с осцилляцией луча, так и без нее.

Сварочная голова имеет сравнительно небольшой вес: окло 0,8 - 1 кг.

Также, голова такого типа рекомендуется для использования совместно с системой подачи присадочной проволоки.

Б) Сварочная голова с двумя двигателями для двух блоков фокусирующих линз.

Она позволяет осуществлять качественную сварку тонких материалов 0,5-1 мм без прожига. Для формирования качественного шва, может использоваться осцилляция в форме песочных часов, что не является достижимым для головы с одним мотором для фокусирующей линзы.

Но у такой головы и имеется и отрицательные стороны: вес ее составляет более 2 кг.

Устройство охлаждения (чиллер)

Для охлаждения установки мы используем только двух контурный чиллер, самого проверенного производителя Hanli. Один контур используется для поддержания рабочей температуры лазерного источника, второй используется для охлаждения сварочной головы.

Поддержание рабочей температуры осуществляется с точностью 0,5 градуса, что обеспечивает долгосрочную эксплуатацию оборудования.
